HS20-44 HL-93 Memuat Jembatan Bailey Baja AASHTO LRFD Desain Jembatan Panel Modular Tugas Berat

HS20-44 HL-93 Memuat Jembatan Bailey Baja AASHTO LRFD Desain Jembatan Panel Modular Tugas Berat

Jumlah Pesanan Minimum: Negosiasi
Harga: 1000 USD ~ 2000 USD Per Ton
kemasan standar: Sesuai pesanan detail
Periode pengiriman: Negosiasi
metode pembayaran: L/C,D/A,D/P,T/T,Western Union,
Informasi Rinci
Tempat asal
Cina
Nama merek
Evercross Bridge
Sertifikasi
CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc
Nomor model
Jembatan Bailey HD200
Nama:
Jembatan Baja Bailey
Jenis:
Tipe CB100, CB200,HD200,321
Kelas Baja:
S355JR, S355J0, S460J0, ASTM Gr65, Gr50, dll
Dek:
Dek baja
Standar:
AASHTO, BS5400, AS5100, IRC, dll.
Menyoroti:

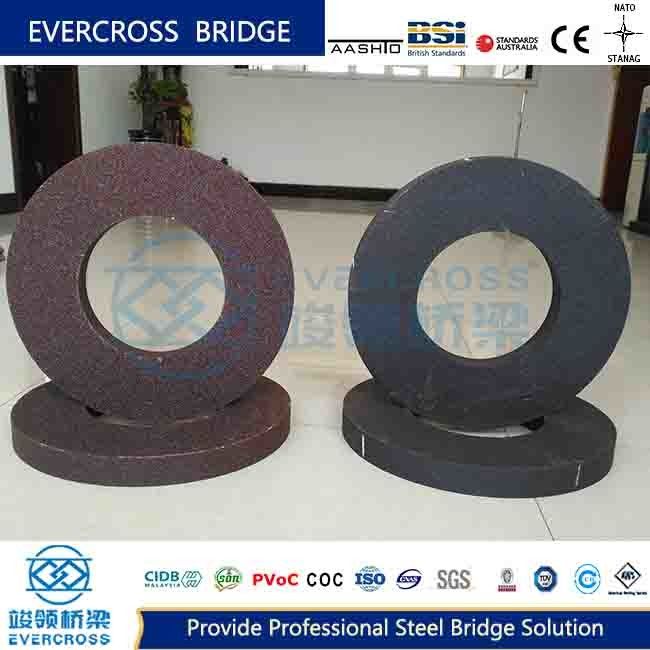

Roda abrasif 400 mm

,

Roda abrasif corundum cokelat

,

400 mm cakram abrasif untuk logam

Deskripsi Produk

Jembatan Bailey Baja Pemuatan HL-93 HS20-44 Desain LRFD AASHTO Jembatan Panel Modular Tugas Berat


Jembatan Bailey Deskripsi:


Jembatan Bailey 100 kompak adalah sistem jembatan rangka baja modular yang dikembangkan dari konsep jembatan Bailey klasik, tetapi dioptimalkan untuk kekuatan yang lebih tinggi, efisiensi penanganan yang lebih baik, dan jejak komponen yang lebih kecil. Desain "kompak" umumnya mengacu pada konfigurasi yang mengurangi lebar panel atau memaksimalkan efisiensi struktural melalui pengaturan yang dioptimalkan, membuat logistik dan pemasangan lebih mudah sambil mempertahankan kapasitas beban yang kuat. Penunjukan "100" umumnya menunjukkan kelas desain yang terkait dengan kemampuan nominal 100 ton atau standar teknik yang sesuai, tergantung pada persyaratan proyek dan spesifikasi produsen.


HS20-44 HL-93 Memuat Jembatan Bailey Baja AASHTO LRFD Desain Jembatan Panel Modular Tugas Berat




HS20-44 HL-93 Memuat Jembatan Bailey Baja AASHTO LRFD Desain Jembatan Panel Modular Tugas Berat

Jembatan Bailey Aplikasi


Jembatan Bailey 100 kompak digunakan di mana pun kapasitas penyeberangan yang cepat dan andal diperlukan tanpa konstruksi permanen yang ekstensif. Dalam bantuan bencana dan tanggap darurat, jembatan ini dapat memulihkan akses setelah banjir, tanah longsor, atau kerusakan badai. Sifat modularnya memungkinkan pengangkutan ke lokasi terpencil di mana jembatan yang rusak perlu diganti dengan cepat.Meskipun konfigurasi yang tepat bergantung pada persyaratan misi, desain kompak mendukung transportasi, perakitan, dan penempatan kembali yang efisien. Fleksibilitas itulah salah satu alasan mengapa jembatan ini tetap menjadi pilihan praktis untuk program pengadaan internasional.

Sebagian besar jembatan Bailey 100 kompak diproduksi dari baja struktural yang dipilih karena kekuatan tarik tinggi, kemampuan las, dan daya tahan. Anggota baja biasanya dipotong, dibor, dilas, dan diberi perlakuan permukaan di pabrik fabrikasi sebelum dikirim ke lokasi. Perlindungan korosi sangat penting karena jembatan ini sering digunakan di lingkungan luar ruangan, kelembaban tinggi, penyeberangan sungai, atau industri. Lapisan pelindung seperti galvanisasi celup panas, primer kaya seng, atau sistem cat berlapis banyak umumnya diterapkan untuk memperpanjang masa pakai.


Tabel Properti Geometris Jembatan Bailey HD100
Properti geometris W(cm3) J(cm4)
Struktur mekanisme
SS 3578.5 250497.2
SSR 7699.1 577434.4
DS 7157.1 500994.4
DSR 15398.3 1154868.8
TS 10735.6 751491.6
TSR 23097.4 1732303.2
DD 14817.9 2148588.8
DDR 30641.7 4596255.2
TD 22226.8 3222883.2
TDS 45962.6 6894390
Catatan: Nilai dalam tabel adalah nilai setengah jembatan, dan jembatan penuh harus dikalikan 2.



Tabel Gaya Internal yang Diizinkan Jembatan Bailey HD100
Tipe Jembatan Jembatan Tanpa Penguat Jembatan Penguat
Gaya Internal yang Diizinkan SS DS TS DD TD SS DS TS DD TD
Momen Lentur yang Diizinkan[M](kN·m) 788.2 1576.4 2246.4 3265.4 4653.2 1687.5 3375 4809.4 6750 9618.8
Gaya Geser yang Diizinkan[Q](kN) 245.2 490.5 698.9 490.5 698.9 245.2 490.5 698.9 490.5 698.9
Catatan: Nilai dalam tabel adalah nilai setengah jembatan, dan jembatan penuh harus dikalikan 2.


Jembatan Bailey Keunggulan Kompetitif:


Kapasitas beban berat

Stabilitas hebat

Umur lelah panjang

Berat ringan

Biaya rendah

Pemasangan mudah dan cepat



Skala Berat Jembatan Bailey HD100 Untuk Setiap Bagian(kN)

                                                                                                   Struktur

Bingkai hidung

SS SSR DS DSR TS TSR DD DDR TD TDR Instruksi
Tingkat perakitan SS DS TS
Selesai 9.0 15.0 20.7 22.7 26.3 28.7 35.7 34.4 45.0 40.2 47.3 51.7 62.3 Dek Kayu
Selesai 21.7 25.3 27.7 34.7 33.4 44.0 39.2 46.3 50.7 61.3 Dek Baja






Jembatan Bailey Keunggulan


Jembatan Bailey 100 kompak dihargai karena kombinasi kekuatan struktural dan efisiensi pemasangannya. Sistem penopang beban utamanya adalah rangka samping yang terbuat dari panel baja berkekuatan tinggi yang dihubungkan oleh sambungan pin. Pengaturan ini mendistribusikan beban secara efektif melintasi bentang dan memberikan stabilitas di bawah lalu lintas kendaraan, pembebanan dinamis, dan kondisi lokasi yang berubah.







Tinjauan Jembatan Baja Evercross:


SPESIFIKASI JEMBATAN BAJA EVERCROSS
EVERCROSS
JEMBATAN BAJA
Jembatan Bailey (Compact-200, Compact-100, LSB, PB100, China-321, BSB)
Jembatan Modular (GWD, Delta, tipe 450, dll.),
Jembatan Rangka, Jembatan Warren,
Jembatan Lengkung, Jembatan Pelat, Jembatan Balok, Jembatan Kotak Girder,
Jembatan Gantung, Jembatan Kabel,
Jembatan Apung, dll.
RENTANG DESAIN 10M HINGGA 300M Bentang tunggal
JALUR LALU LINTAS JALUR TUNGGAL, JALUR GANDA, MULTILAYER, TROTOAR, DLL
KAPASITAS BEBAN AASHTO HL93.HS15-44, HS20-44, HS25-44,
BS5400 HA+20HB, HA+30HB,
AS5100 Truk-T44,
IRC 70R Kelas A/B,
NATO STANAG MLC80/MLC110.
Truk-60T, Trailer-80/100Ton, dll.
GRADE BAJA EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Grade 55C
AS/NZS3678/3679/1163/Grade 350,
ASTM A572/A572M GR50/GR65
GB1591 GB355B/C/D/460C, dll.
SERTIFIKAT ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, dll.
PENGELASAN AWS D1.1/AWS D1.5
AS/NZS 1554 atau yang setara
BAUT ISO898, AS/NZS1252, BS3692 atau yang setara
KODE GALVANISASI ISO1461
AS/NZS 4680
ASTM-A123,
BS1706
atau yang setara


Fitur Jembatan Bailey


Desain Ringan:
Terbuat dari baja berkekuatan tinggi, yang mengurangi berat keseluruhan sambil mempertahankan kapasitas beban.


Panjang Bentang Serbaguna:
Dapat dikonfigurasi untuk membentang berbagai panjang, biasanya dari 10 hingga 60 meter (33 hingga 200 kaki).


Kapasitas Beban:
Dirancang untuk menopang beban berat, termasuk kendaraan darurat, tergantung pada konfigurasi spesifik.


Daya Tahan:
Tahan terhadap korosi dan pelapukan, terutama jika dirawat atau diberi perlakuan dengan benar.


Campuran bentuk untuk memasang semua jenis Jembatan Bailey

Jembatan Sementara, Jembatan Darurat, dan Jembatan Tetap.
Menggunakan peralatan jembatan, jembatan gantung dengan bentang bervariasi dapat dipasang.
Jembatan ini memiliki keunggulan komponen sedikit, berat ringan, dan biaya rendah.
Jembatan Bailey tidak memerlukan alat khusus atau peralatan berat untuk konstruksi, elemen jembatan cukup kecil untuk dibawa masuk, dan jembatan cukup kuat untuk dibawa. Ini dianggap sebagai contoh rekayasa darurat yang hebat.
